De retour sur le chantier : quand les appareillages donnent vie aux murs

Première semaine terrain depuis mon passage en 80/20. Pose d'appareillages, repérage méticuleux en boîtes de dérivation, tests de continuité. Le moment où un chantier bascule — où les murs commencent à ressembler à un vrai logement.

De retour sur le chantier : quand les appareillages donnent vie aux murs

🛠️ De retour sur le chantier. Ça m’avait manqué.

Cette semaine j’ai retrouvé le chantier de Paris 18e, et ça fait du bien. C’est ma première semaine terrain depuis que j’ai réorganisé mon temps en 80/20 — 80% métier de développeur, 20% chantier. En poussant la porte lundi matin, j’ai tout de suite senti que le terrain m’avait manqué.

Au programme de la semaine : les appareillages. Prises, interrupteurs, va-et-vient, commandes de volets roulants, radiateurs, et un bon paquet de boîtes de dérivation.

C’est un moment particulier dans la vie d’un chantier. On passe de murs pleins de gaines et de câbles à quelque chose qui ressemble enfin à un vrai logement. Tu poses une prise, tu recules d’un pas, et tu te dis “ok, ça prend forme”.

Honnêtement, c’est un des moments les plus satisfaisants. Après les semaines de passage de câbles, de saignées, de gaines tirées dans tous les sens, là tu commences à voir le résultat. Le chantier prend vie. Et pour le client aussi, c’est le moment où il commence à se projeter — à voir son futur logement, pas juste un chantier.

Prises, interrupteurs, va-et-vient…

Poser un appareillage, ça peut paraître simple vu de l’extérieur. Tu fixes, tu branches, tu clipses la plaque. Mais en réalité, chaque appareillage a ses spécificités.

Un va-et-vient, par exemple, c’est un câblage à deux interrupteurs reliés par des navettes. Si tu inverses les fils, ça ne fonctionne pas correctement. Un interrupteur de volet roulant, c’est une montée et une descente à câbler séparément. Un fil pilote de radiateur, c’est un circuit de commande en plus du circuit de puissance.

Chaque appareillage a sa logique. Et c’est en les posant, un par un, qu’on intègre ces logiques. La théorie c’est bien. Le terrain, c’est mieux.

Commandes de volets roulants et radiateurs

Les volets roulants et les radiateurs ajoutent une couche de complexité. Les volets nécessitent un câblage spécifique avec une phase montée et une phase descente, plus le neutre et la terre. Les radiateurs, eux, ont souvent un fil pilote pour la programmation — un petit fil noir ou gris qui permet de piloter le chauffage depuis un programmateur ou une solution domotique.

Ce sont des détails qui comptent. Un fil pilote oublié, c’est un radiateur qui chauffe en permanence sans possibilité de programmation. Un volet roulant mal câblé, c’est une montée qui descend et une descente qui monte. Des erreurs bêtes, faciles à éviter quand on est rigoureux.

Le repérage en boîte de dérivation : la clé de la sérénité

Un truc sur lequel je ne fais aucune impasse : le repérage en boîte de dérivation.

C’est quoi une boîte de dérivation ?

Pour ceux qui ne sont pas du métier, une boîte de dérivation c’est le carrefour du réseau électrique. C’est là que les circuits se rencontrent, se séparent, se redistribuent. Plusieurs câbles arrivent — l’alimentation depuis le tableau — et plusieurs câbles repartent vers les appareillages : prises, points lumineux, interrupteurs.

C’est un point névralgique. Tout passe par là.

Pourquoi le repérage est essentiel

Sans un repérage rigoureux, le raccordement devient une devinette. Quel câble alimente quoi ? Quel fil va où ? Quelle est l’arrivée, quel est le départ ?

Et ce n’est pas seulement un problème au moment du raccordement. Le jour où il y a un dépannage ou un problème sur le réseau — et ce jour arrivera forcément — une boîte de dérivation non repérée, c’est un enfer. Tu ouvres la boîte, tu vois des câbles partout, et tu n’as aucune idée de ce qui fait quoi. Résultat : tu perds un temps fou à tout re-tester, circuit par circuit.

Ma règle : repérer plus que nécessaire

Ma règle est simple : repérer plus que nécessaire. Chaque câble est identifié. Arrivées, départs, destinations. Quel circuit, quel appareillage, quelle pièce.

Une étiquette de trop n’a jamais posé de problème. Une étiquette manquante, si. Aujourd’hui ou dans dix ans.

C’est ce qui te permet d’être serein au moment de tout raccorder. Et c’est ce qui permettra à l’électricien qui interviendra après toi — peut-être dans cinq ans, peut-être dans vingt ans — de comprendre immédiatement l’installation.

Un bon repérage, c’est une marque de professionnalisme. C’est un investissement de quelques minutes qui épargne des heures de galère.

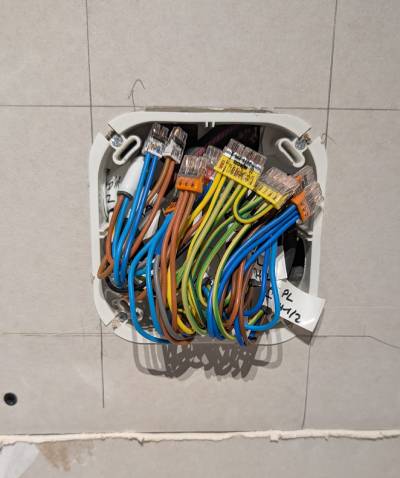

Boîte de dérivation avec repérage Boîte de dérivation avec chaque circuit repéré — arrivées et départs identifiés pour un raccordement serein

Un cas concret : la boîte double prise qui fait office de dérivation

Sur ce chantier, certaines boîtes d’appareillage servent aussi de point de dérivation. C’est le cas de cette double prise : en plus d’alimenter les deux prises, elle redistribue le circuit vers d’autres appareillages. Ça veut dire plus de fils dans la boîte, plus de raccordements, et donc encore plus de rigueur dans le repérage.

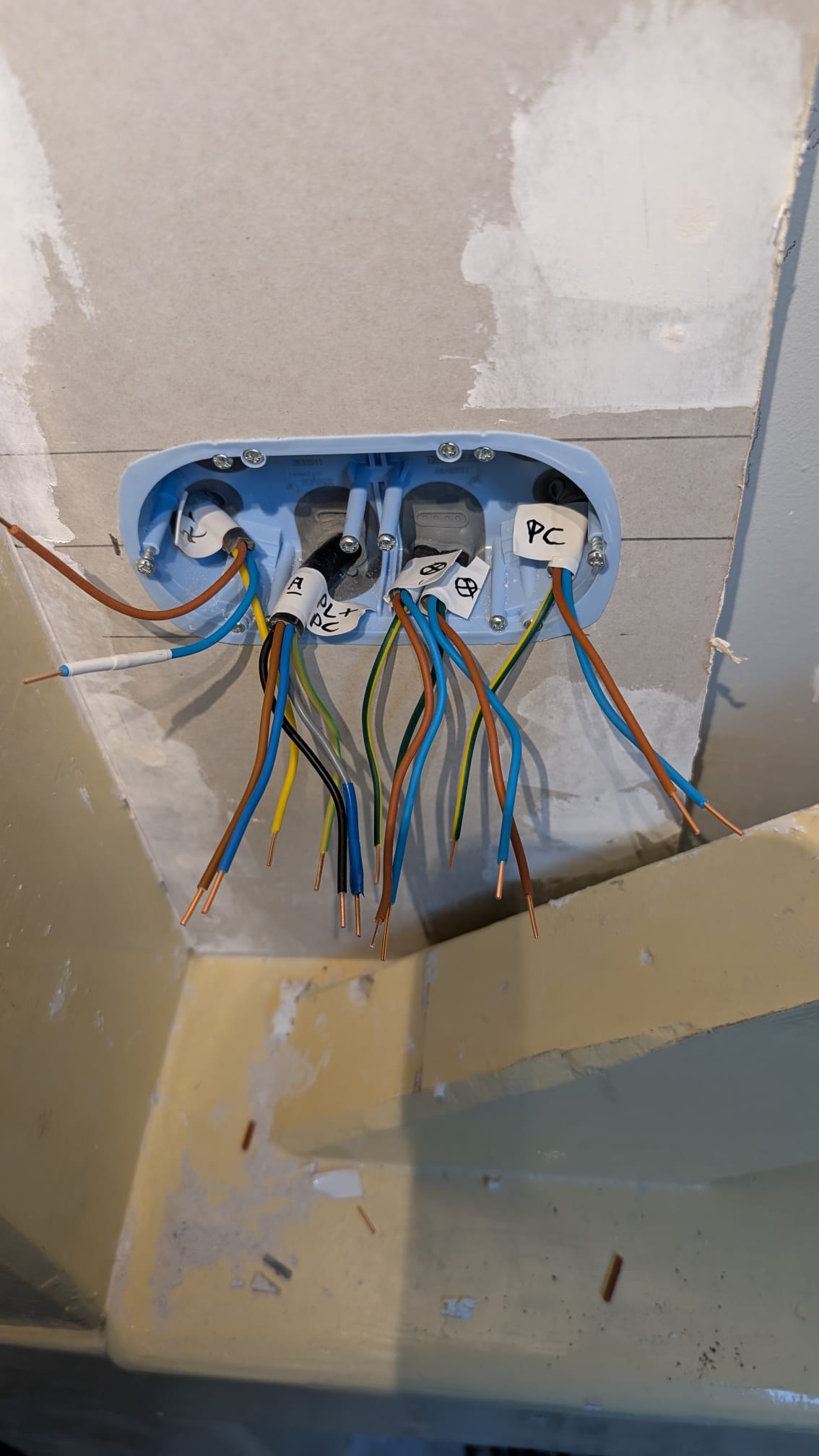

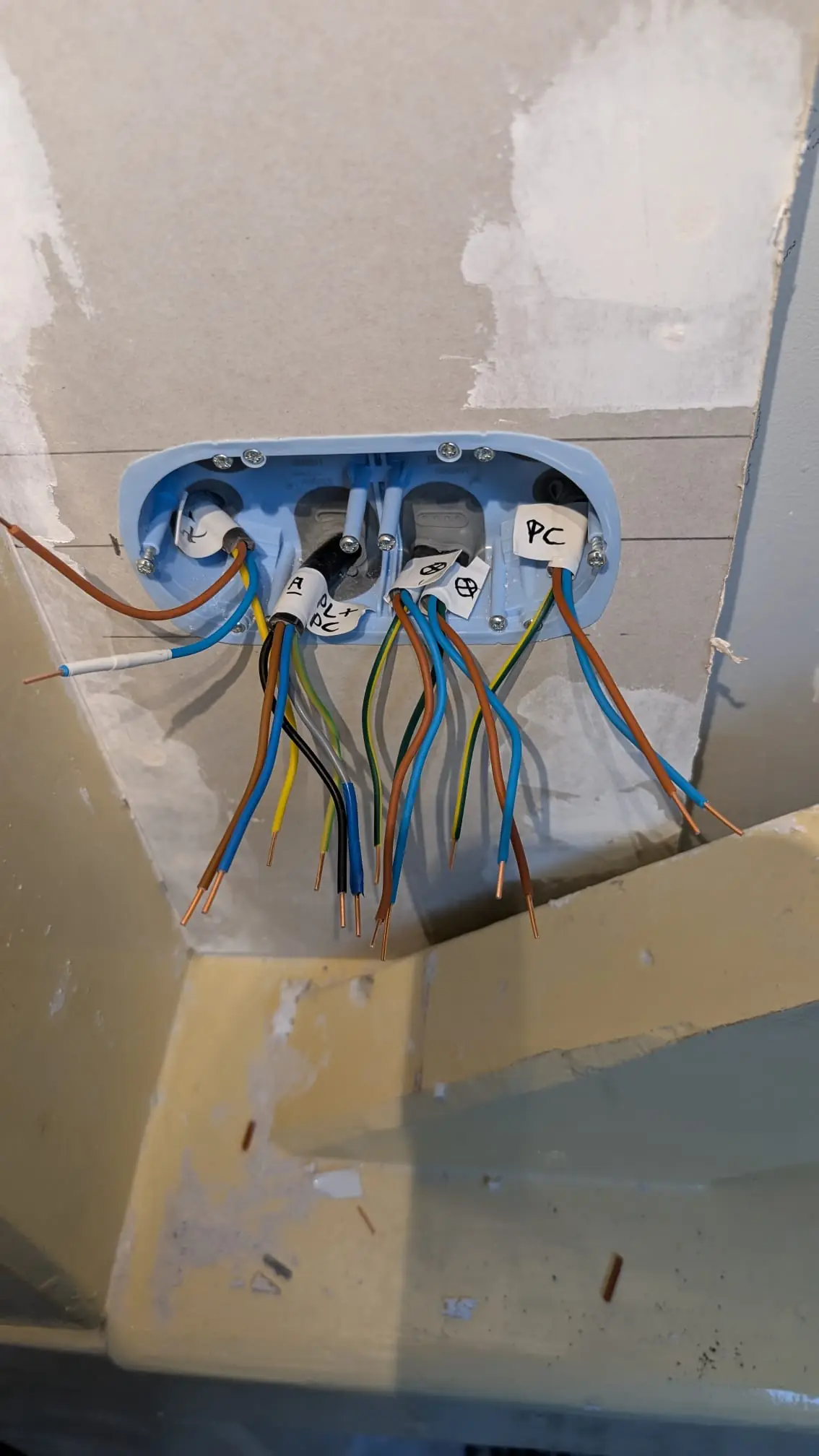

Boîte double prise faisant office de dérivation Double prise qui fait aussi office de boîte de dérivation — plusieurs circuits transitent par le même point

De la dérivation à la prise finie : le résultat en images

Une fois le repérage fait et les raccordements effectués, on passe au câblage de l’appareillage. Chaque fil à sa place, chaque connexion bien serrée.

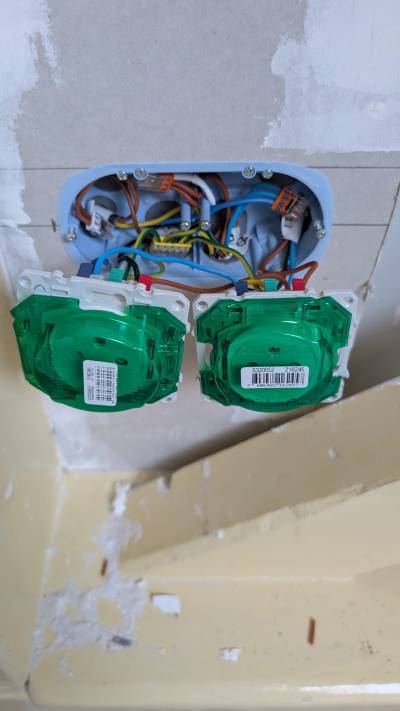

Double prise câblée La double prise câblée — chaque fil raccordé au bon endroit, prête pour les tests

Et une fois la plaque clipsée, le résultat final. Propre, net, fonctionnel. C’est ce moment-là qui fait plaisir — quand le mur passe de “chantier” à “fini”.

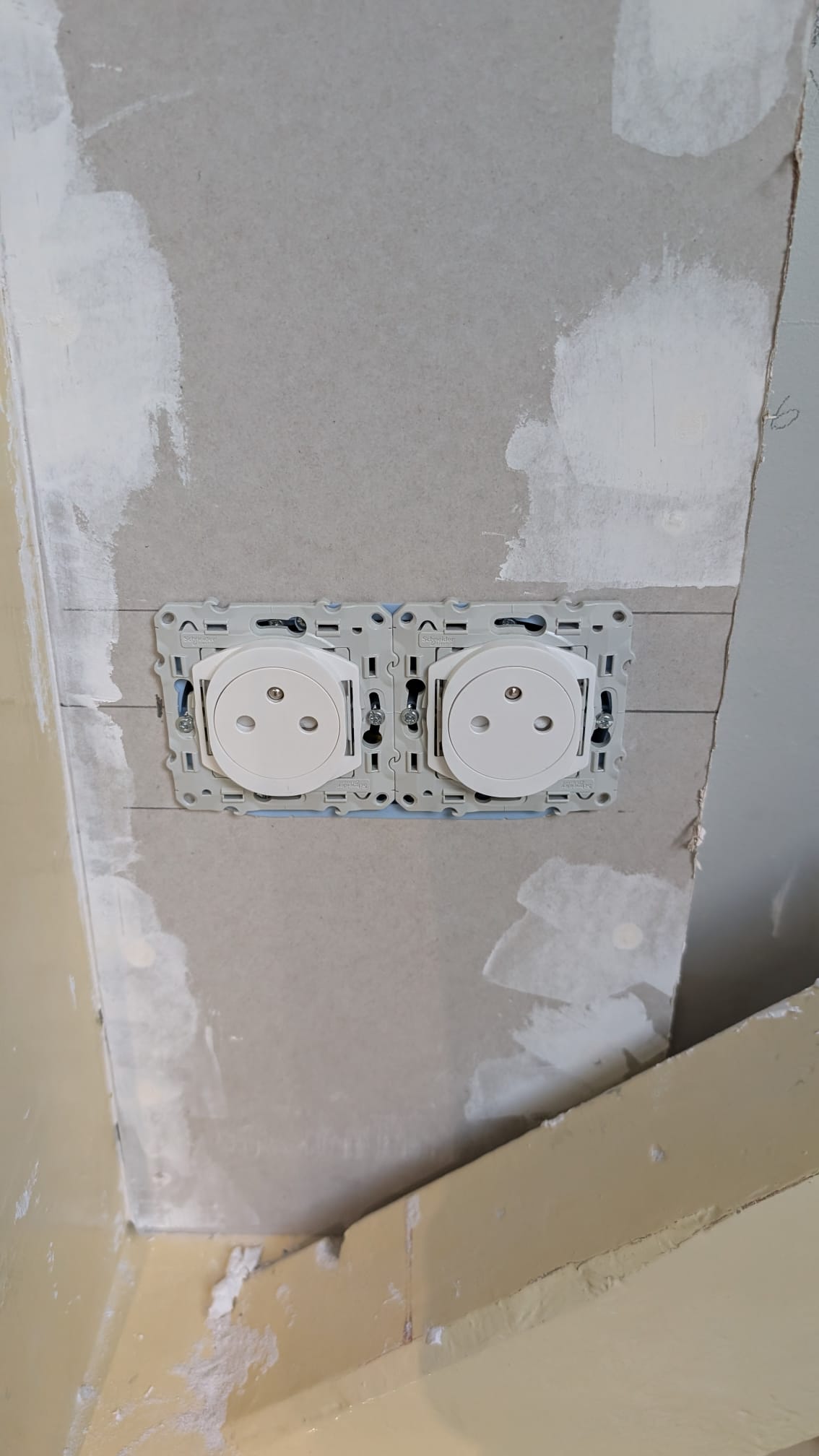

Double prise finalisée La double prise finalisée — le genre de détail qui change la perception du chantier

Test de continuité : vérifier sans courant

Une fois que tout est branché, raccordé, une question se pose : comment vérifier que tout est bien câblé alors que le tableau n’est pas encore alimenté ?

Le principe du test de continuité

Le test de continuité au multimètre. Le principe est tout bête, mais redoutablement efficace.

Tu prends le départ d’un circuit côté tableau. Tu shuntes le neutre et la phase avec un Wago — c’est-à-dire que tu les mets en contact. ⚠️ Uniquement hors tension, évidemment. Faire ça sur un réseau alimenté provoquerait un court-circuit.

Ensuite, tu vas sur chaque appareillage du circuit avec ton multimètre en mode ohmmètre (test de continuité). Le principe est simple : si le circuit est bien bouclé de bout en bout, le courant passe à travers le Wago et revient — le multimètre émet un bip.

En pratique

Tu parcours chaque appareillage du circuit, un par un :

  • Un bip → le circuit est bouclé, tout est bon. Le câblage entre le tableau et cet appareillage est correct.
  • Pas de bip → il y a un souci quelque part. Un fil mal serré, un raccordement oublié, un câble inversé. Et c’est maintenant qu’il faut le trouver — pas une fois les plaques posées et les murs peints.

C’est méthodique, c’est rigoureux, et c’est indispensable. Un circuit non testé, c’est un circuit dont tu ne peux pas garantir le bon fonctionnement.

Le petit moment de satisfaction

Et quand tu entends le bip sur la dernière prise du circuit… petit moment de satisfaction. 😄

Tu sais que ton circuit est propre. Que chaque fil est au bon endroit. Que le jour de la mise sous tension, ça fonctionnera du premier coup. C’est ça, le plaisir du travail bien fait.

Affaire à suivre

Le chantier continue. La prochaine étape : le raccordement au tableau et la mise sous tension. Le moment de vérité, celui où tout le travail des dernières semaines prend vie.

Je vous tiendrai au courant de la suite. Parce que chaque semaine sur ce chantier est une leçon. Et parce que ces moments où un chantier bascule — où les murs deviennent un logement — c’est exactement pour ça que j’ai choisi cette voie.
